- Стабилизатор напряжения ИП-5 (модернизированный)
-

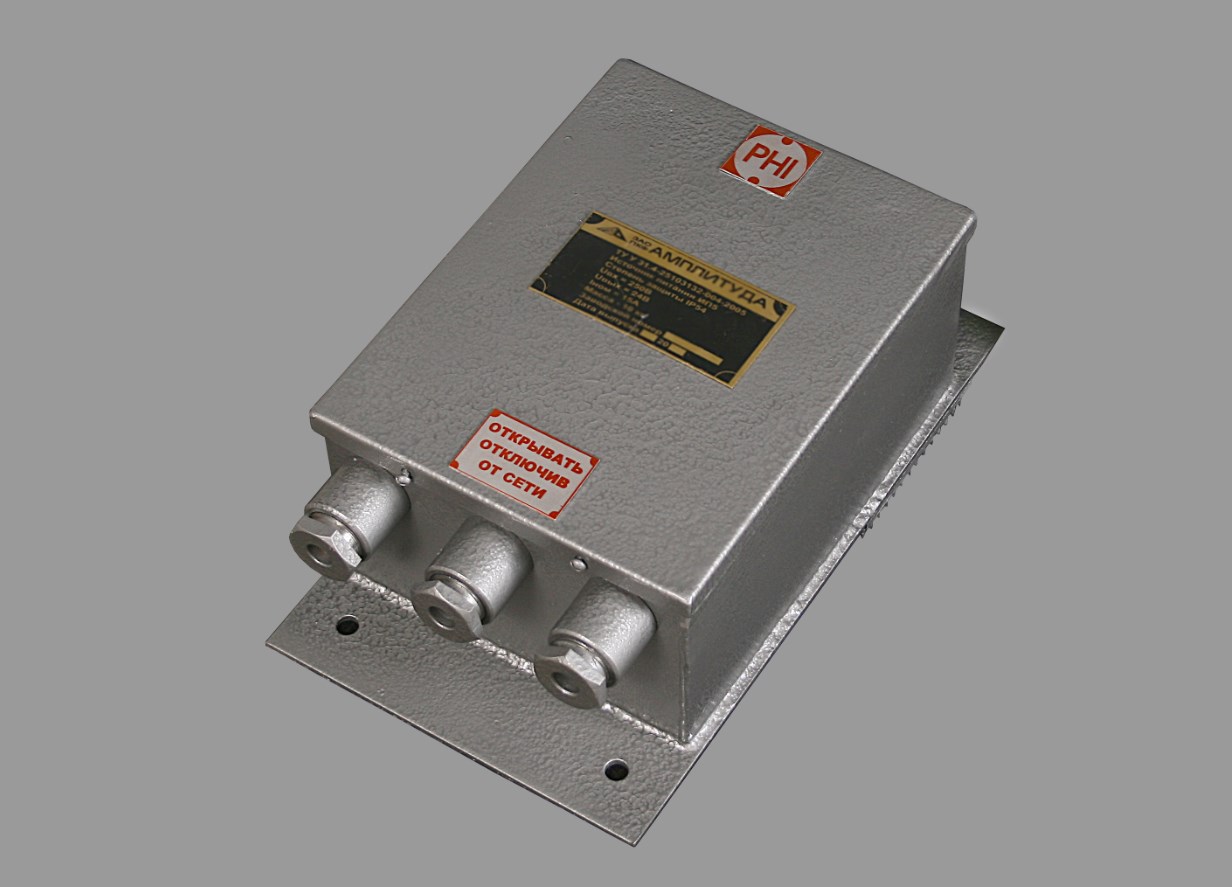

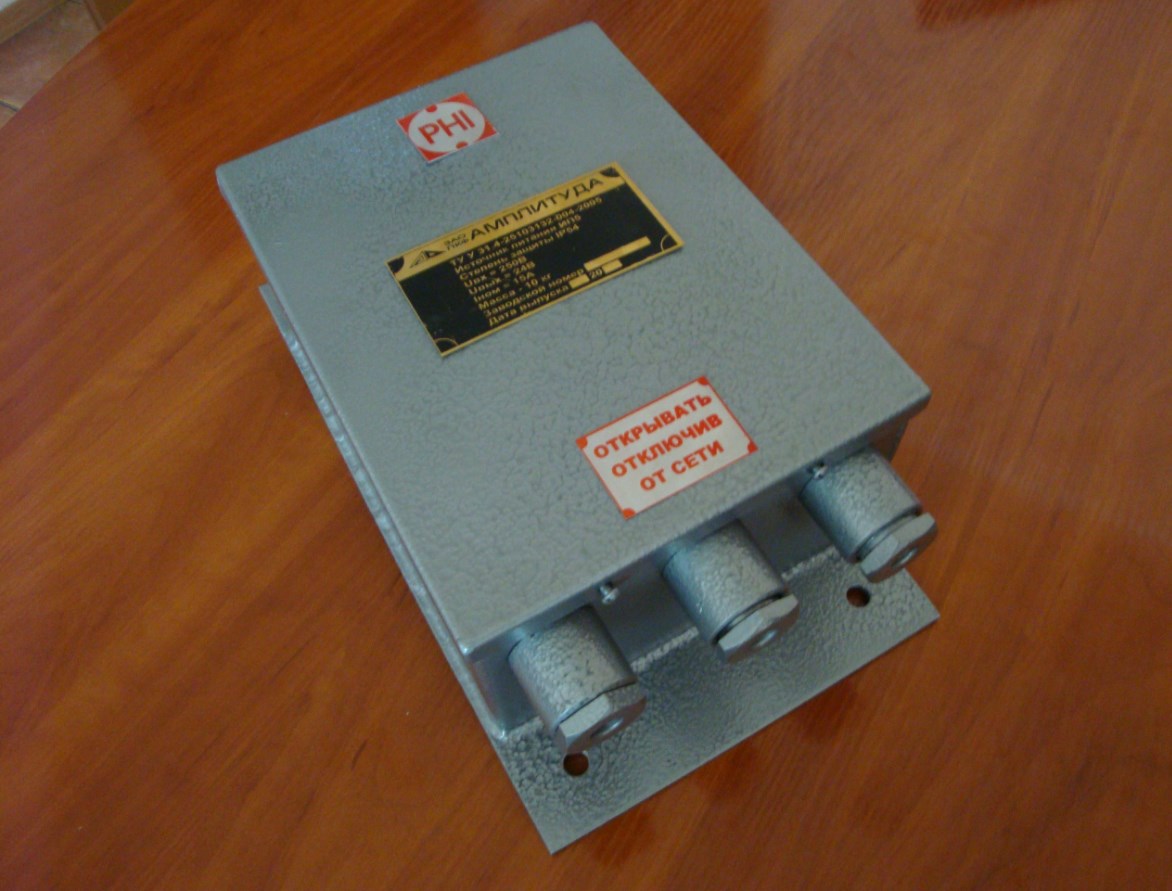

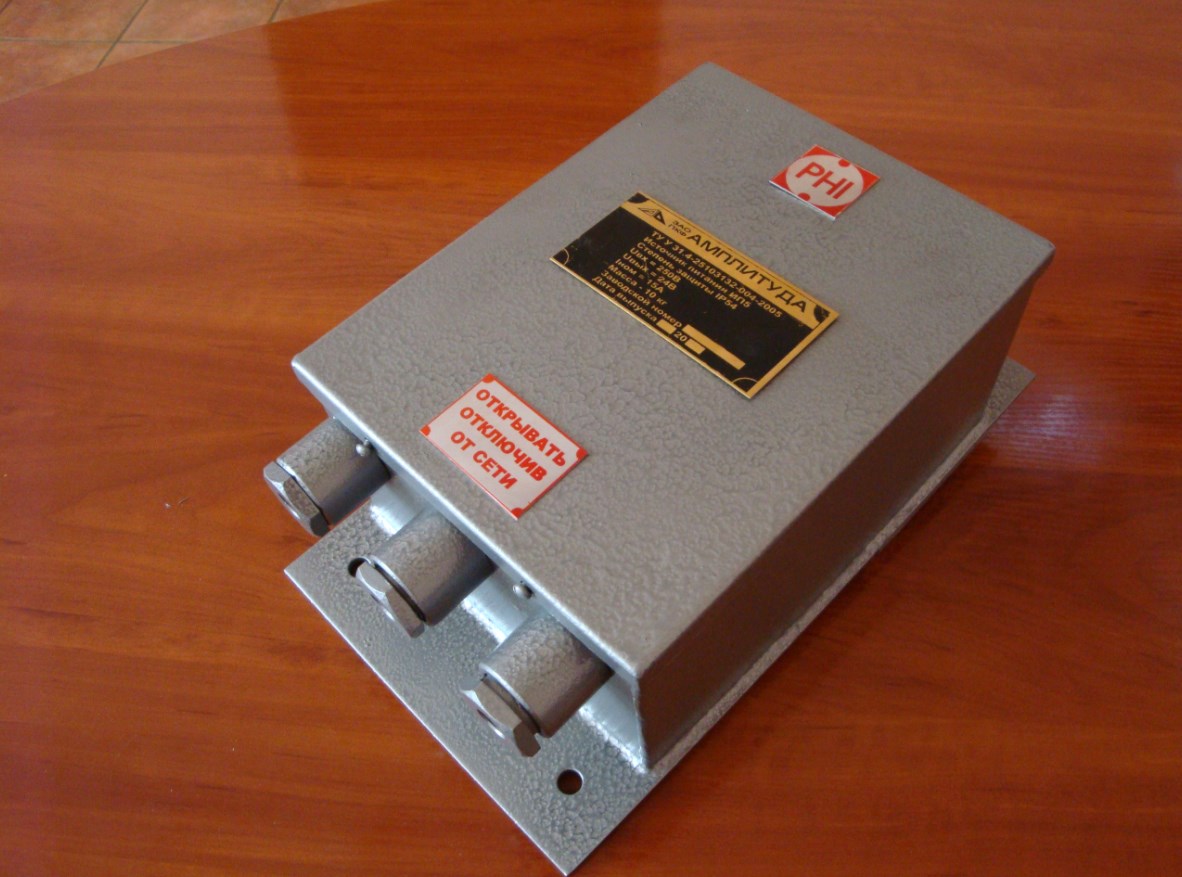

ИП-5 (модернизированный)-источник питания стабилизирован 24V
ИП-5 предназначен для электропитания цепей освещения и вспомогательного оборудования рудничных контактных электровозов и преобразует постоянное напряжение 250 В в стабилизированное постоянное напряжение 24 В с током нагрузки до 5 А.
Выход ИП-5 защищен от короткого замыкания со стороны нагрузки. КПД при номинальных значениях входного напряжения и тока нагрузки ИП-5 не менее 80%.
Электрическая прочность изоляции обеспечивает отсутствие пробоя и поверхностного перекрытия изоляции при испытательном постоянном напряжении 2100 В в нормальных условиях эксплуатации и 1500 В в условиях повышенной влажности при проверке между входом и корпусом, входом и выходом ИП-5.
ИП-5 должен эксплуатироваться в условиях свободной конвекции воздуха. Рабочее положение вертикальное (вниз кабельными вводами), допускаются отклонения до 5 градусов от рабочего положения в любую сторону. Степень защиты 1Р54 по ГОСТ 14254-96. Температура наружных поверхностей ИП-5 при работе на номинальную нагрузку не превышает 50оС. Средняя наработка на отказ не менее 1000 ч при температуре 25оС.
Средний срок службы с учетом проведения восстановительных работ – не менее 10 лет.
Технические характеристики
| № п/п | Наименование параметров и размеров | Ед. изм. | Показатель |
| 1. | Номинальное входное напряжение | В | 250+75/-90 |
| 2. | Номинальное выходное напряжение U1 | В | 24+/-1 |
| 3. | Ток нагрузки, номинальное значение l1 | А | 5 |
| 4. | Ток нагрузки, минимальное значение | А | 0 |
| 5. | Порог срабатывания защиты от перегрузок по току | ||
| l1 | А |
7
|
|
| 6. | Ток потребления, не более | А | 2,5 |
| 7. | Тепловая защита | С° | 80±5 |
| 8. | Габаритные размеры Д/Ш/В | мм | 310/182/116 |
| 9. | Масса, не более | кг | 7 |
