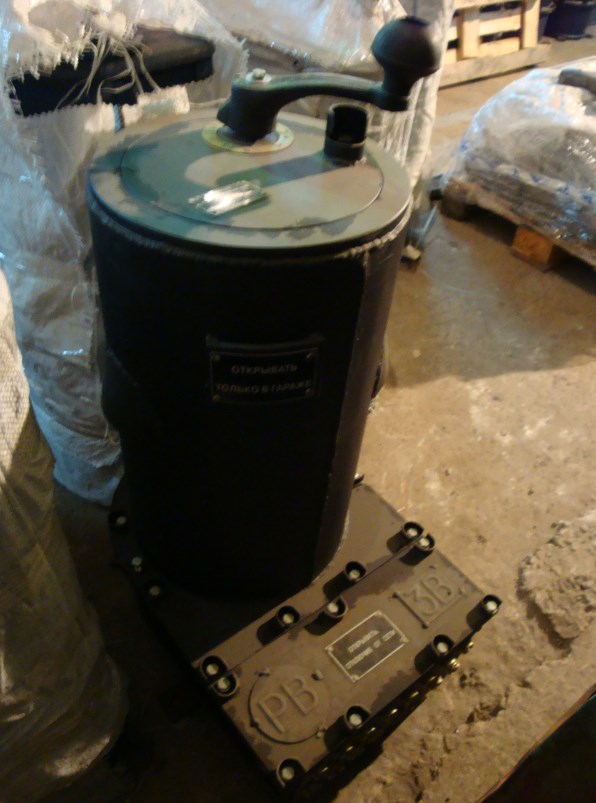

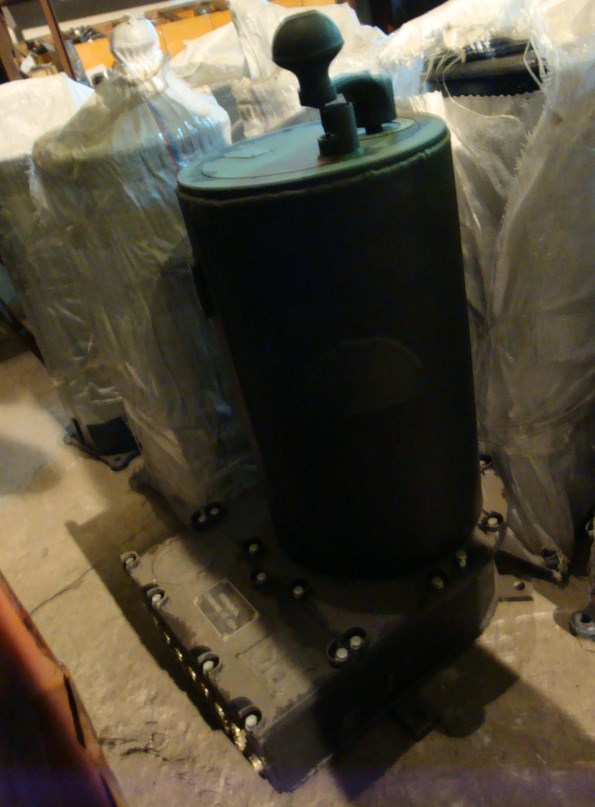

- Контроллер силовой КС 305А (аналог КС 305)
-
Контроллер силовой КС-001М предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250В.
Контроллер является усовершенствованной модификацией контроллера силового КС-304У5, оба контроллера полностью взаимозаменяемы.

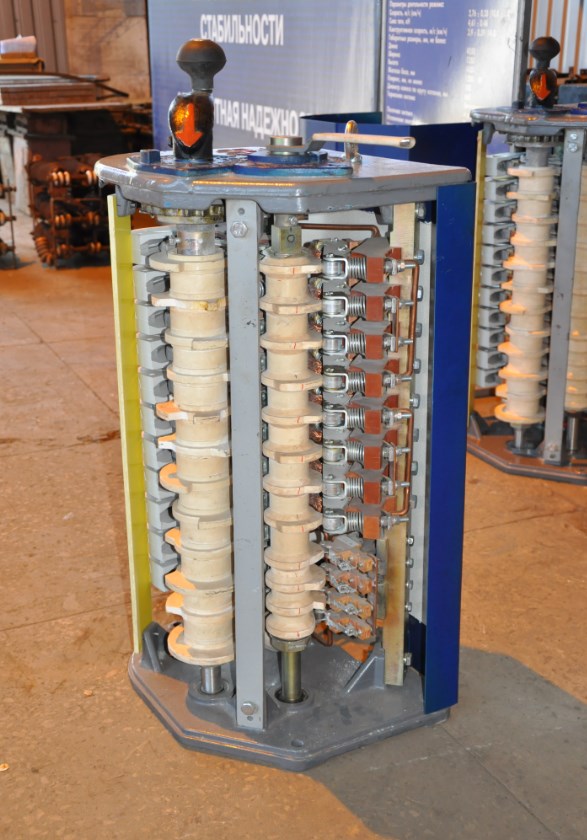

В контроллере применена принципиально новая система переключения кулачковых элементов. Вместо реверсного пластинчатого переключателя используются усиленные кулачковые элементы. Кулачковые элементы главного барабана не только усилены по площади прилегания, но и усилены конструктивно, что повышает их надежность и работоспособность. Главное преимущество данного контроллера перед его предшественников это рациональное расположение его составных частей. Увеличение габаритных размеров позволяет избежать возникновения дуги между элементами и тем самым повышает надежность и безопасность. Контроллер способен выдерживать более высокие нагрузки. Контроллер КС-001М является аналогом контреллера КС-304У5.
Технические характеристики
| № п/п | Наименование параметра | Ед. изм. | Показатель |
| 1 | Род тока | постоянный | |
| 2 | Номинальное напряжение цепей: | ||
| - силовых и управления | В | 250 | |
| - освещения и сигнализации | 24 | ||
| 3 | Номинальная сила тока кулачкового элемента | А | 410 |
| 4 | Режим работы | повторно-кратковременный
ПВ 20%
|
|
| 5 | Сила тока продолжительного режима кулачкового элемента | А | 220 |
| 6 | Номинальная сила тока цепей освещения | А | 5 |
| 7 | Количество контактов: | ||
| - коммутирующих | шт. | 11 | |
| - реверсивных | 8 | ||
| - цепей освещения | 4 | ||
| - цепи блокировки | 1 | ||
| 8 | Усилие нажатия контактов: | ||
| - коммутирующих | Н | 40±5 | |
| - реверсивных | 40±5 | ||
| - цепей освещения | не менее 2,8 | ||
| - сигнализации и блокировки | |||
| 9 | Провал контактов, цепей освещения, сигнализации и блокировки | мм | 2,0 +1,8/-1,0 |
| 10 | Раствор контактов: | ||
| - коммутирующий | мм | 12 +1/-2 | |
| - реверсивный | 9 +2/-1 | ||
| - цепей освещения | |||
| - сигнализации и блокировки | 10±2 | ||
| 11 | Масса | кг | 140 |
